Stecker- und Buchsenbelegungen von Funkgeräten und deren Zubehör

CB-Funkgerät, TEAM TransCom 8012, TEAM SelCom 8012

Ansicht von vorn auf Steckerstifte

• Pin 1 - Modulation, bei neueren Serien incl. Versorgungsspannung für Elektretmikrofon.

• Pin 2 - RX, Anschluss wird bei Empfang über den PTT-Schalter auf Masse gezogen.

• Pin 3 - TX, up, down - Anschluss wird bei Senden auf Masse gezogen. Bei up- / down-Betrieb liegen etwa 2 bis 4 Volt am Anschluss.

• Pin 4 - Funktionstasten, je nach Tastendruck 0 bis 5 Volt.

• Pin 5 - Masse

• Pin 6 - Versorgungsspannung 8 Volt / max. 100 mA

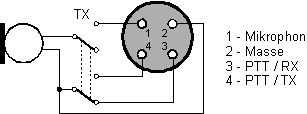

• Pin 1 - Modulation, bei neueren Serien incl. Versorgungsspannung für Elektretmikrofon.
• Pin 2 - Masse
• Pin 3 - PTT / RX Anschluss wird bei Empfang über PTT-Schalter auf Masse gezogen.
• Pin 4 - PTT / TX, Anschluss wird bei Senden über PTT-Schalter auf Masse gezogen
